CI-Flexodruckmaschine vs. horizontale Inline-Flexodruckmaschine: Was ist der Unterschied?

In der Druckindustrie für flexible Verpackungen und Etiketten wirkt sich die Auswahl der richtigen Drucktechnologie direkt auf die Produktionseffizienz, die Druckqualität, die Materialanpassungsfähigkeit und die langfristigen Betriebskosten aus. Zwei weit verbreitete Konfigurationen sind die CI-Flexodruckmaschine (Central Impression) und die horizontale Inline-Flexodruckmaschine.

Obwohl beide auf der Flexodrucktechnologie basieren, unterscheiden sich ihre mechanischen Strukturen, Leistungsmerkmale und Anwendungsszenarien erheblich.

1. Strukturelles Design: Zentrale Trommel vs. unabhängige Druckzylinder

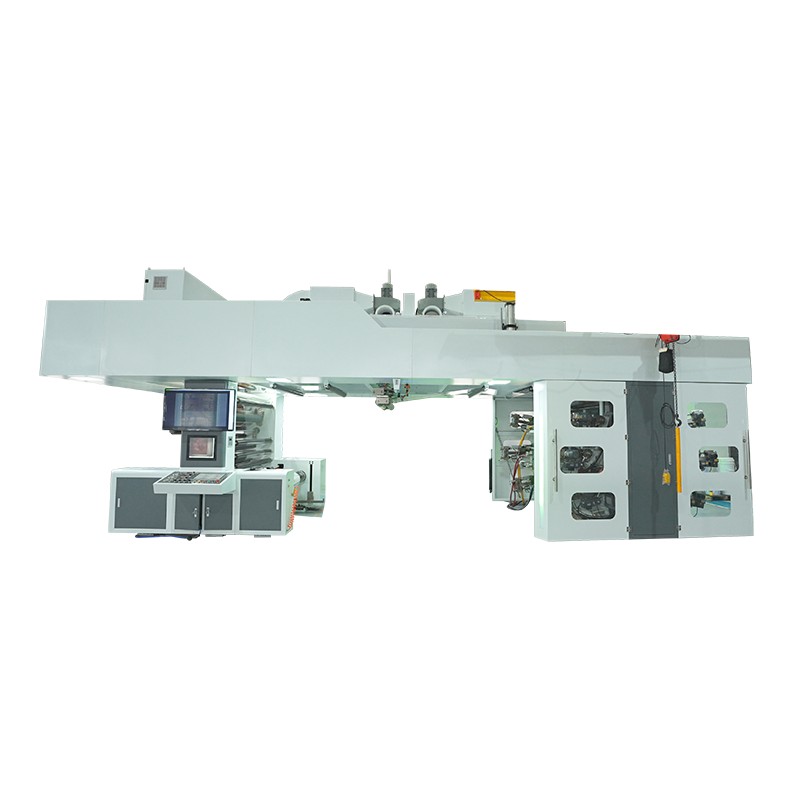

CI-Flexodruckmaschine

Eine CI-Flexodruckmaschine (Central Impression-Typ) ist so konzipiert, dass alle Druckeinheiten um eine einzige große zentrale Drucktrommel herum angeordnet sind. Das Substrat umschlingt diese Trommel und bleibt während des Mehrfarbendruckprozesses in ständigem Kontakt.

Wesentliches Strukturmerkmal:

Ein zentraler Gegendruckzylinder unterstützt den Bedruckstoff über alle Farbstationen hinweg.

Hersteller wieJinjiang HuiPeng Druckmaschinen Co., Ltd.Wir sind auf CI-Flexodruckmaschinen (Satelliten) spezialisiert, die für die hochpräzise Produktion flexibler Verpackungen konzipiert sind.

Horizontale Inline-Flexodruckmaschine

Im Gegensatz dazu sind bei einer horizontalen Inline-Flexodruckmaschine die einzelnen Druckeinheiten nacheinander in einer geraden Linie angeordnet. Jede Farbstation verfügt über einen eigenen unabhängigen Gegendruckzylinder.

Wesentliches Strukturmerkmal:

Separater Gegendruckzylinder für jede Druckstation.

Das Substrat bewegt sich horizontal von einer Einheit zur nächsten.

2. Genauigkeit der Druckregistrierung

CI Flexo: Überlegene Farbregistrierung

Da das Substrat an einer einzigen zentralen Trommel befestigt bleibt, werden Materialdehnungen und Spannungsschwankungen minimiert. Daraus ergibt sich:

Hervorragende Farb-zu-Farb-Registrierung

Reduzierter Punktzuwachs

Stabiler Druck auf dünnen Folien (PE, PP, PET)

Besonders vorteilhaft sind CI-Pressen für flexible und dehnbare Materialien.

Inline-Flexodruck: Die Registrierung hängt von der Spannungsregelung ab

Bei Inline-Maschinen bewegt sich das Substrat frei zwischen den Stationen. Die Registrierungsgenauigkeit hängt stark ab von:

Spannungskontrollsysteme

Präzise Bahnführung

Servosynchronisation

Moderne servoangetriebene Inline-Maschinen können zwar eine gute Registrierung erzielen, reagieren jedoch im Allgemeinen empfindlicher auf dünne, dehnbare Materialien.

3. Anwendungsfokus

CI-Flexodruckmaschine – Am besten geeignet für:

Flexible Verpackungsfolien

Lebensmittel- und Snackverpackungen

Laminierte Strukturen

Pharmazeutische Verpackung

Hochgeschwindigkeits-Mehrfarbdruck (6–10 Farben)

CI-Flexomaschinen dominieren aufgrund ihrer Stabilität und Hochgeschwindigkeitsleistung die flexible Verpackungsindustrie.

Horizontale Inline-Flexodruckmaschine – ideal für:

Papierdruck

Etiketten und Tags

Vordruck von Wellpappe

Kartonverpackung

Dickere und weniger dehnbare Untergründe

Beim Drucken auf starren oder halbstarren Materialien werden häufig Inline-Systeme bevorzugt.

4. Produktionsgeschwindigkeit

CI-Flexodruckmaschinen arbeiten üblicherweise mit 300–500 m/min oder mehr.

Inline-Flexomaschinen laufen je nach Substrat und Konfiguration typischerweise mit moderaten Geschwindigkeiten.

CI-Pressen eignen sich im Allgemeinen besser für die industrielle Großserienproduktion mit langen Auflagen.

5. Stellfläche und Installation

CI Flexo:

Kompakterer Platzbedarf

Vertikale Satellitenstruktur

Effiziente Nutzung der Fabrikfläche

Inline-Flexodruck:

Längeres horizontales Layout

Erfordert mehr lineare Grundfläche

Einfacherer Zugang zu einzelnen Einheiten für Wartungszwecke

6. Investitions- und Betriebsüberlegungen

7. Technologietrend: Automatisierung und Servosteuerung

Beide Maschinentypen entwickeln sich weiter in Richtung:

Vollservo-Antriebssysteme

Automatische Registrierungskontrolle

Sleeve-Technologie

Energiesparende Trocknungssysteme

Intelligente Spannungsüberwachung

Auf dem globalen Markt für flexible Verpackungen bleiben CI-Flexodruckmaschinen jedoch nach wie vor die gängige Lösung für hochwertige Foliendruckanwendungen.

Abschluss

Der Hauptunterschied zwischen einer CI-Flexodruckmaschine und einer horizontalen Inline-Flexodruckmaschine liegt in ihrem strukturellen Aufbau und der Art der Substrathandhabung.

CI-Flexomaschinen zeichnen sich aufgrund ihres zentralen Gegendrucktrommeldesigns durch den Hochgeschwindigkeits- und Präzisionsdruck von flexiblen Verpackungsfolien aus.

Horizontale Inline-Flexomaschinen bieten strukturelle Flexibilität und eignen sich gut für Papier, Etiketten und starre Substrate.

Bei der Auswahl der Ausrüstung müssen Druckverarbeiter den Substrattyp, das Produktionsvolumen, die erforderliche Druckgenauigkeit, die verfügbare Stellfläche und die langfristige Betriebsstrategie bewerten.

Da die Verpackungsindustrie weiterhin nach höherer Effizienz und Nachhaltigkeit verlangt, werden sowohl CI- als auch Inline-Flexodrucktechnologien eine entscheidende Rolle spielen, da sie jeweils unterschiedliche Marktsegmente mit besonderen Vorteilen bedienen.
